“智慧高速”智能機箱NPBGB01

• 產品功能特征


    根據“智慧高速”項目的需求，采用智能機箱，內部走線合理，連接整潔有序，內部預留放置終端設備空間大。為外場的高清攝像機、補光燈、光端機、交換機、毫米波雷達、激光雷達、RSU、MEC、情報板、功放等路側感知、通信設備供電、狀態監測和遠程運維，具有市電斷電檢測、遠程控制、設備用電監控、溫控風扇、網絡傳輸監控、溫度監控、防盜監測等功能；通過網絡實時與監控中心交互匯報現場情況，當出現網絡中斷、設備損壞、市電中斷、溫度過高等告警時主動通告監控中心。提高機電設備在線率、完好率，降低設備運維成本,縮短故障恢復時間，提高運維工作質量。



• 技術規格

  智能機箱包含斷路器、遠程控制自動重合閘、智能防雷器、數據采集單元、供電電源模塊、備用電池單元、光纖盤、LED照明、溫控風扇、門磁開關、接線端子等部分組成。

  1路220VAC/380VAC或1路24VDC電源輸入，提供3路220VAC 10A輸出端子、1路220VAC 10A維修插座；1路24VDC1.5A電源輸出、1路12VDC1.5A電源輸出、4路12VDC1A電源輸出；1路RS485/RS232，1路10/100M管理口、2路DI和1路DO接口、機箱用于外接高清攝像機、補光燈、光端機、交換機、毫米波雷達、激光雷達、RSU、MEC、情報板、功放等路側感知、通信設備，通過工業以太網交換機傳輸至管理中心，通過運維軟件平臺實時監測系統運行狀況。

• 功能參數

  設備專為露天戶外環境使用而設計，箱體尺寸650mm*600mm*250mm，或根據實際需求定制、箱體整體外面板厚度≥1.2mm。箱體材料使用不銹鋼。具有有防曬防雨結構，機箱采用阻燃材料，不自燃或助燃。設備防護等級>IP55。工作溫度：-40°C~75°C，存儲溫度：-40°C~85°C，存儲濕度：5%~95%非冷凝；MTBF≥5000h。

  箱體具有明顯標識，表明箱體用途及箱體編號，箱體標識、信息等須根據實際需求制定；

  智能機箱門禁管理支持聯動燈光控制，箱門打開時通過門磁開關聯動LED照明燈自動開啟，提供箱內照明，當門禁開關關閉時LED自動關閉。

  支持通過門磁開關和密碼驗證實現非法打開箱門通過聲光報警器進行本地和遠程平臺軟件告警。

  內置智能防需器，可檢測防雷器故障信息、雷擊次數等；防雷器的工作狀態及故障上傳至監控平臺進行告警和監測。

  設備內置自動重合閘裝置，支持遠程設備斷電操作、支持?jǐn)嚯姼婢δ?，支持市電停電檢測，支持過壓、欠壓、過載、漏電保護功能，支持本地及遠程手動和自動控制；

  支持通過管理軟件遠程控制箱內220VAC/12VDC/24VDC電源輸出的開啟、關閉和重啟，并監測每一路輸出電源的電壓、電流、功率等。

  支持各個設備用電狀態檢測功能，能實時監測機箱內溫-溫度并可聯動風扇控制、監測市電壓數值、支持風扇監測、設備各輸出口的實時電流數值、電路連接狀態、電能質量檢測、監測點位能耗計量等參數:能生成數據變化曲線，實現故障預判；

  支持外接攝像機、情報板等設備的工作狀態檢測功能，設備出現異常時可自動告警，支持自動斷電重啟設備；

  支持機箱內部本地設置自動邏輯功能控制交換機或者光端機傳輸設備的供電，交換機因?yàn)闇囟冗^高或者網絡異常等其他原因?qū)е碌乃罊C(jī)、宕機進行自動重啟。

  支持用電狀態監測，所有電源輸出端口支持遠程平臺開、關控制:電源端口輸出電壓根據各點位實際需求進行配置，滿足設備所需電源外，留有一個220VAC插座以供維修使用。

  支持箱內自帶24V1000mAH備用電池，可監測備用電池的工作狀態和電池的電壓電流上報監控平臺。

  支持箱內溫濕度監測，通過數據采集單元采集箱內的溫濕度值并上報平臺，可通過設置溫濕度閾值啟停風扇進行散熱。

  支持告警統計報表檢查，支持“主電源故障”“空開跳閘”“主干網絡故障”“設備網絡故障”“輸出電流超限故障”“風扇故障”“溫濕度故障”“非授權開箱報警”“防雷器失效”等故障告警統計報表的生成、導出；監測和管理箱內的實時運行的數據，具有告警管理，告警統計、報表管理、資產管理及組態化界面功能。

  支持電子派單設置，可通過客戶端軟件對不同告警類型的等級進行配置，當出現告警時可推送消息到運維人員的移動終端上(APP/微信/短信);支持遠程門禁解鎖:管理人員登錄后，可在平臺上顯示項目所屬地圖位置信息、項目總數、在線設備、設備狀態、能耗分析、報警數、預警數等匯總信息、報警地域分析比例圖、警情信息處理情況、報警和預警分析、報警和預警類型分布的比例圖、實時報警列表、報警和預警趨勢曲線、管理員信息、工單數據分許、設備資產統計等。

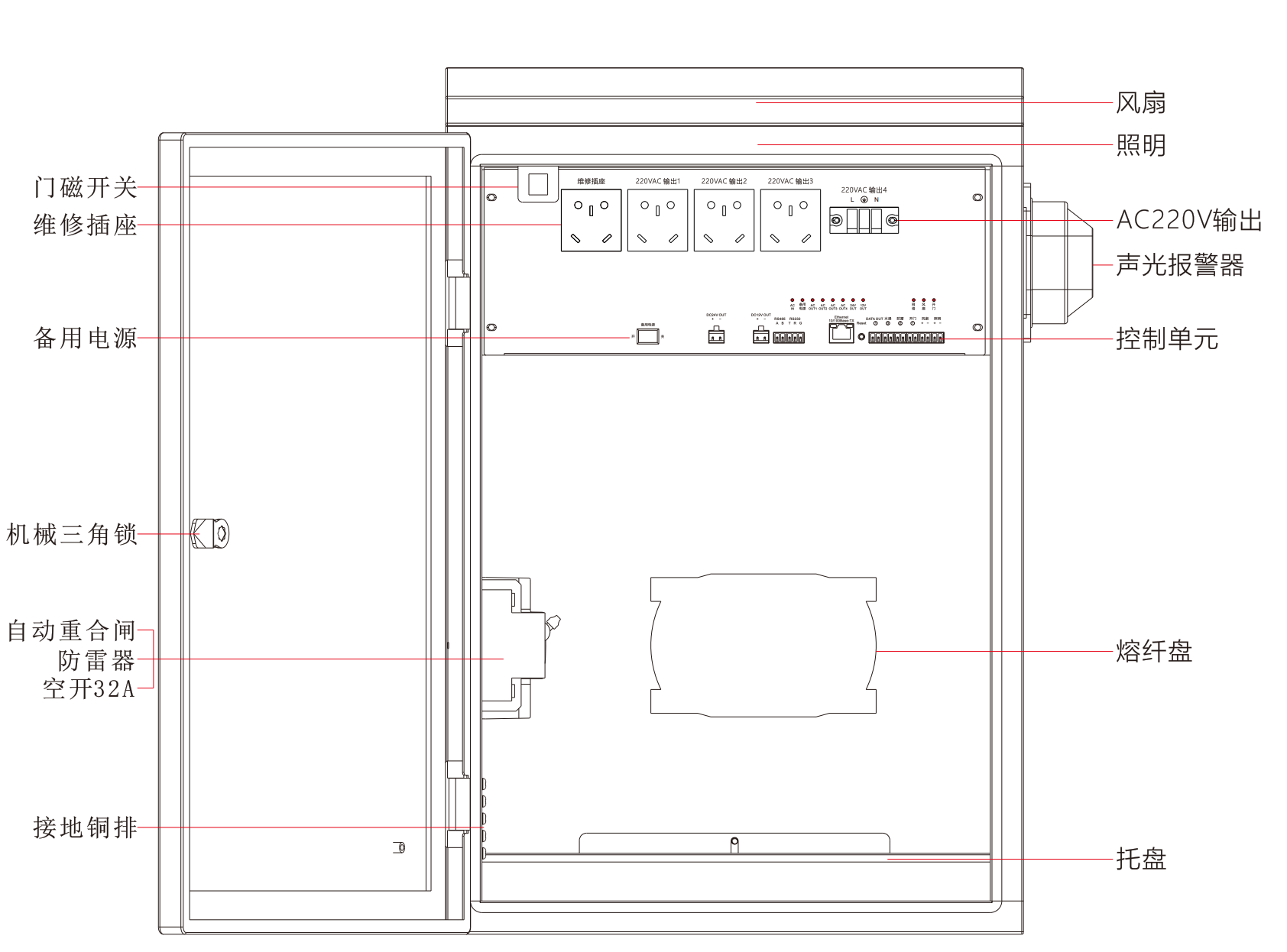

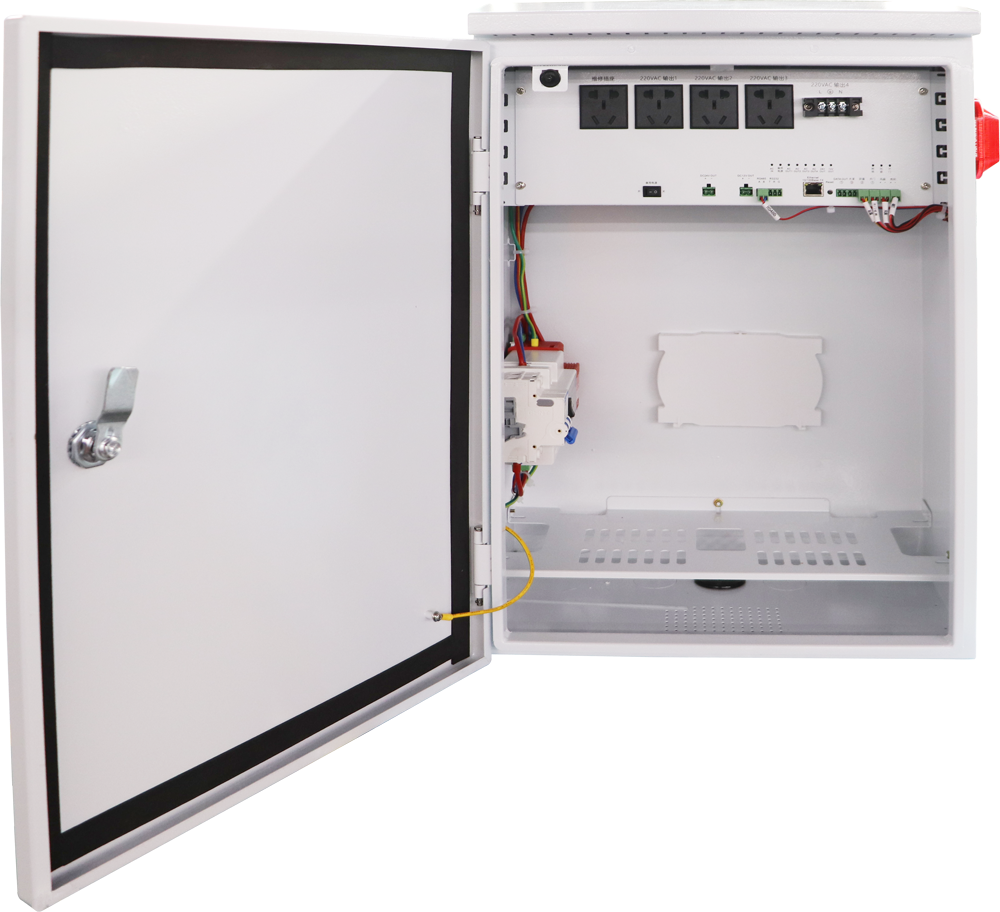

• 產品結構
